功能与特点：

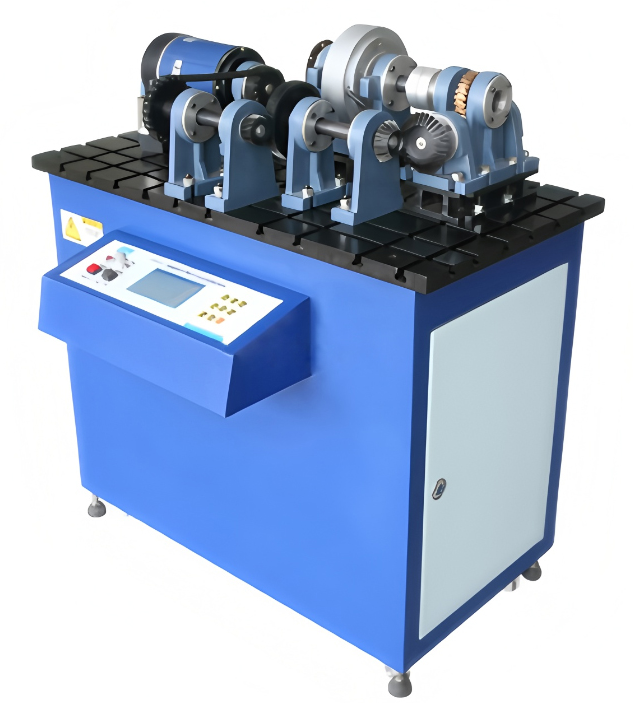

1、机械传动方案优化综合检测实验台用于测试机械传动装置的性能参数，如转速、转矩，并绘制出传动比、转矩、转速、功率等曲线，通过对不同机械传动装置性能参数曲线的对比，分析比较不同传动方案的性能特点。

2、机械传动方案优化综合检测实验台采用模块化设计，变型能力强，具有较好的可操作性和二次开发性。能搭接六种单级的基本传动装置：

技术参数：

1、机械参数：

1.工作台机械部分由平板和各传动模块组成，平板采用45号钢平磨加工硫化表面，长900mm宽500mm厚25mm，平板上根据各传动模块的组成需要，铣制连接用T型槽；电机采用直流伺服电机，功率355W，电机通过轴承座连接，安装在平板上，中心高120mm；用磁粉制动器FZK-2.5作为加载器，采用轴承安装座安装在平板上，中心高120mm。

2、各配置模块零部件：

1.900X480mm平板（带机柜.：一套

2.电机组件：一套

3.制动器组件：一套（另配力臂.

4.轴承支座组件：两套

5.直齿圆柱齿轮传动组件：一套

6.斜齿轮传动组件：一套

7.园锥齿轮传动组件：一套

8.蜗杆传动组件：一套

9.V型带传动组件：一套

10.同步带传动组件：一套

11.滚子链传动组件：一套

12.半联轴器：4个

13.压力传感器座（低.：2个

14.压力传感器座（高.：1个

15.微型磁性表座：2个

16.磁性表座：1个

实验项目：

1、典型机械传动装配实训及性能测试实验

2、*机械传动装置装配实训及性能测试实验

3、传动系统组合装配实训及性能测试实验

4、机械传动方案优化设计性实验

5、机械传动创意组合设计性实验
