功能与特点

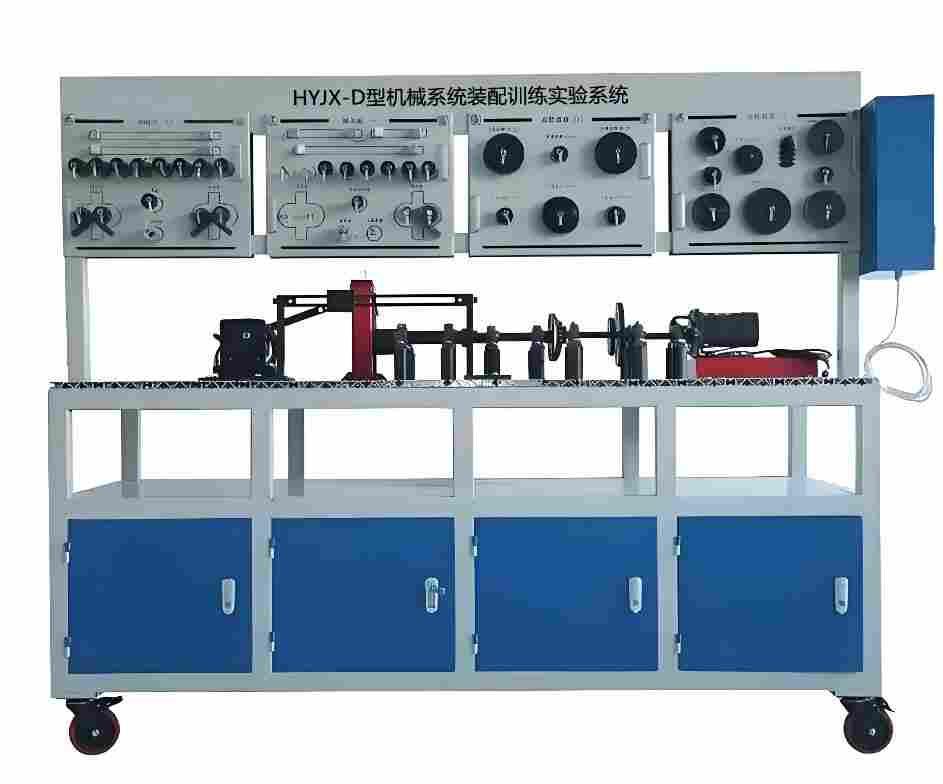

1、安装平台采用标准T型槽铝合金型材拼接而成，活动支座间的距离可任意调节，搭接灵活机动，可拼装由带传动、链传动、定轴轮系、周转轮系、差动轮系、变速机构、平面连杆等机构组装的各种不同类型的复杂机械系统，典型拼装方案多达21种以上。另外，学生可以自行设计元件，组装创新作品。

2、定轴轮系、周转轮系的搭接实验采用灰色命题方式，诸多参数如传动比、齿数和中心距根据实际情况确定，极大地发挥学生的主动性和创新精神。

技术参数

1、实训台：

1）整体采用钢质框架，组装式结构设计，双色亚光密纹喷塑处理。台面采用带“T”形槽的铝合金型材操作面板；

2）面板尺寸：1920mm×800mm×1850mm，重量： 400kg。

3）配有上槽轨组件40 条，槽宽10mm；上槽轨组件应可调节地设置在下槽轨组件上，实训组件可调节地设置在所述上槽轨组件上。

4）平板台面左右两侧均安装有方便快速定位安装的标尺。

2、设备所电源：AC220V，50Hz。

3、设备工作环境：温度﹣30℃～﹢60℃，相对湿度≤80%（30℃）

4、零件挂架：钢质双色亚光密纹喷塑结构，正反两面均可摆放实训零件。

5、动力源

1）伺服电机 1台：电源 AC220V，功率250W，转速范围 90～1350 r/min。

2）伺服电机 1台：电源 AC220V，功率90W，转速范围 0～260 r/min。

3）伺服驱动器 2个：提供伺服电机驱动电源。
