功能与特点

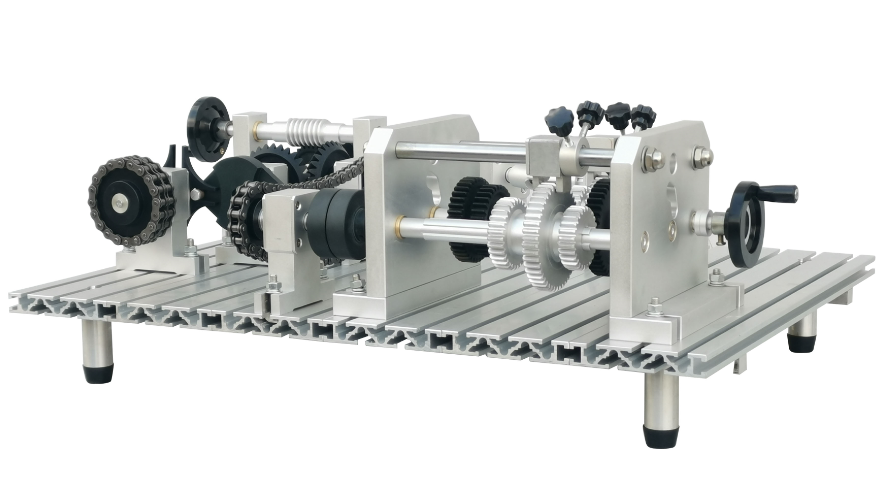

1.便携性：该实验台采用轻量化设计，结构紧凑，便于携带和移动，使得实验教学不再局限于固定的实验室环境。

2.灵活性：实验台提供了丰富的机械传动组件，如齿轮、链条、皮带等，学生可以根据实验需求进行灵活组合，实现不同的传动方案。

3.创新性：鼓励学生发挥创新思维，自行设计并搭建的传动系统，培养学生的实践能力和解决问题的能力。

技术参数

外形尺寸：520X390X150mm

拼装后尺寸：490X360X320mm  重量：22Kg

提供3D教学课件资源案例

实验项目

1、机械系统传动方案设计

2、机械系统拼装实训

3、机械系统运动分析

4、机械系统创新组合的分析

实验内容

1、单级传动：单级传动：V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、曲柄滑块机构、曲柄摇杆机构、单十字万向联轴器传动等。

2、变速器：手动滑动套，使两三联齿轮分别沿二根花键轴滑移，通过三根传动轴（二根花键轴及一根平键轴）上不同的齿轮啮合，可得9级传动比。三根传动轴可三角形布置，也可展开布置。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。
