实验内容：

A.曲柄导杆滑块及：曲柄滑块、导杆、凸轮组合实验实验；

 1、通过实验、了解位移、速度、加速度的测定方法；转速及回转不匀率的测定方法；

 2、通过实验，了解“组合机构实验台”及光电脉冲编码器、角度传感器的基本原理，并掌握它们的使用方法；

 3、通过比较理论运动线图与实测运动线图的差异，并分析其原因，增加对速度量衡特别是加速度的感性认识；

4、曲柄导杆滑块机构中曲柄运动的速度波动的实测与仿真实验。

实验系统：

  1、软件功能包括：配有传动系统拼搭、仿真、分析软件系统1套/台，机构设计、模拟动画、转速控制、动态测试等几部分，可采集机构运动参数（位移、速度、加速度及凸轮滑块等）的实时数据并绘制运动参数仿真及实测曲线，反映了机械系统的真实运动。

 2、提供3DVIA互动虚拟演示软件1套、人机交互展示系统结构；动态模拟设备的工作原理和测试过程、装配、维护和保养培训，具有三维零件库和零件功能介绍，提供零件图片，给出正确装配的顺序清单。

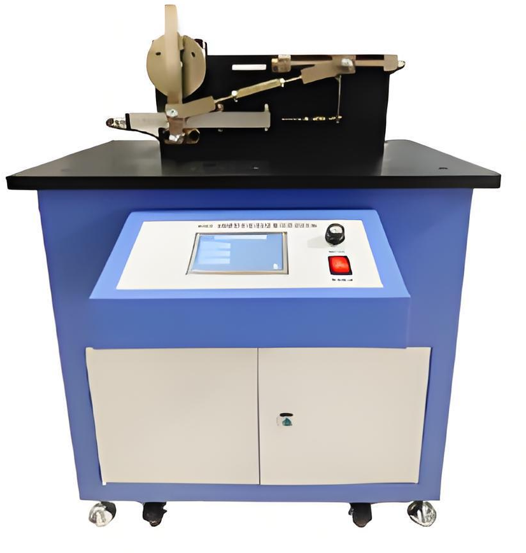

实验机构主要技术参数：

1、交流调速电机额定功率：125W

2、电机调速范围：0-1500r/min

3、蜗轮减速箱速比：1:3

4、微型齿轮：m=1 z=17 微型齿条Z=105

5、曲柄范围：30-80可调

6、导杆行程为：0-100

7、连杆长度：L=310  0-30范围微调

8、盘形凸轮：2个 等加速等减速运动规律  改进正弦加速速度运动规律

9、平衡块：质量m=0.1Kg

10、螺旋弹簧刚度k=48N/mm 钢丝直径d=2.5 不锈钢钢柱Sr=10

11、电荷放大器：1个 灵敏度:100mV/g
